涂装生产线的简介和组成部分

所谓涂装即指对金属和非金属表面覆盖保护层或装饰层。随着工业技术的发展,涂装已由手工向工业自动化方向发展,而且自动化的程度越来越高,所以涂装生产线的应用也越来越广泛,并深入到国民经济的多个领域。

简介

涂装生产线主要由前处理电泳线(电泳漆是最早开发的水性涂料,它的主要特点是涂装效率高,经济安全,污染少,可实现完全自动化管理。涂装电泳漆之前需要进行预处理)、密封底涂线、中涂线、面涂线、精修线及其烘干系统组成。涂装生产线全线工件输送系统采用空中悬挂和地面滑橇相结合的机械化输送方式,运行平稳、快速便捷,采用PLC可控编程,根据生产工艺的实际要求编程控制——实行现场总线中心监控,分区自动实现转接运行。

涂装生产线全线各烘干系统的设计参照国外的设计理念和参数,烘道室体均采用桥式结构(密封底涂炉除外),保证了炉温的均匀性和稳定性,提高了热能的效益性;供热装置引进了加拿大科迈科公司的产品,选用进口的燃烧器和控制系统,经测试各烘干系统运行良好稳定,温度曲线平滑持续。

涂装生产线主要由前处理电泳线、密封底涂线、中涂线、面涂线、精修线及其烘干系统组成。

组成部分

涂装流水线的七大组成部分主要包括:前处理设备、喷粉系统、喷漆设备、烘炉、热源系统、电控系统、悬挂输送链等。

前处理设备

喷淋式多工位前处理机组是表面处理常用的设备,其原理是利用机械冲刷加速化学反应来完成除油、磷化、水洗等工艺过程。钢件喷淋式前处理的典型工艺是:预脱脂、脱脂、水洗、水洗、表调、磷化、水洗、水洗、纯水洗。前处理还可采用抛丸清理机,适用于结构简单、锈蚀严重、无油或少油的钢件。且无水质污染。

喷粉系统

粉体喷涂中的小旋风+滤芯回收装置是较先进,换色较快的粉末回收装置。喷粉系统的关键部分建议选用进口产品,喷粉室、电动机械升降机等部件全部国产化。

喷漆设备

如油淋式喷漆室、水帘式喷漆室,广泛运用于自行车、汽车钢板弹簧、大型装载机的表面涂装。

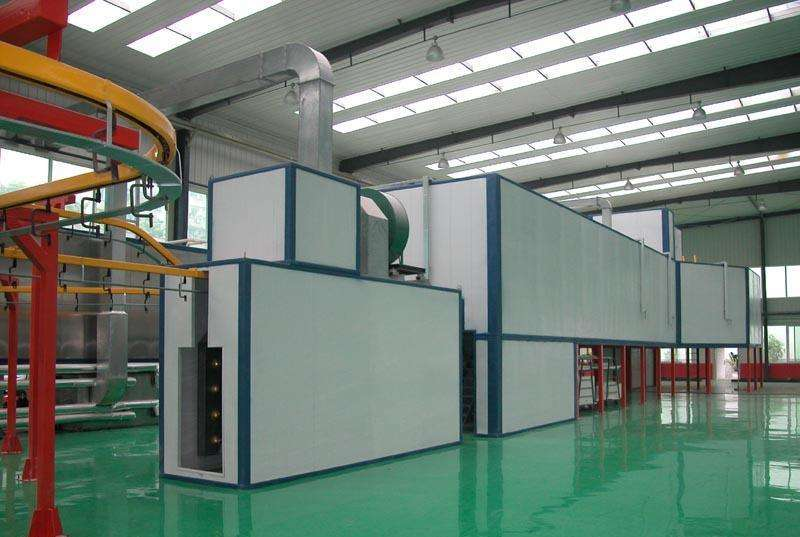

烘炉

烘炉是涂装生产线中的重要设备之一,它的温度均匀性是保证涂层质量的重要指标。烘炉的加热方式有:辐射、热风循环及辐射+热风循环等,根据生产纲领可分单室和通过式等,设备形式有直通式和桥式。热风循环烘炉保温性好、炉内温度均匀、热损失少,经测试,炉内温差小于±3oC,达到先进国家同类产品的性能指标。

热源系统

热风循环应用较普遍的加热方式,它利用对流传导原理对烘炉进行加热,达到工件的干燥和固化。热源可根据用户的具体情况选择:电、蒸汽、燃气或燃油等。热源箱可根据烘炉的情况而定:置于顶部、底部和侧部。生产热源的循环风机如是特制耐高温风机,则具有寿命长、能耗低、噪声低、体积小等优点。

电控系统

涂装、涂装流水线电气控制有集中和单列控制。集中控制能采用可编程序控制器(PLC)来控制主机,根据编制的控制程序对各工序进行自动控制,数据采集和监视报警。单列控制是涂装生产线中最常用的控制方式,各个工序单列控制,电控箱(柜)设置在设备附近,造价低、操作直观、维修方便。

悬挂输送链

悬输机是工业流水线、涂装线的输送系统,积放式悬输机应用于L=10-14M的仓储货架和异型路灯合金钢管涂装线。工件吊装在专用挂具上(承重达500-600KG),进出道岔平滑,道岔根据工作指令由电气控制进行开合,满足工件在各处理工位的自动输送,在强冷室、下件区域内平行积放冷却,并在强冷区域设挂具识别和牵引报警停机装置。
